Automatisierte Leitungsplanung
News: 24.04.2025

Automatisierte Längenprofile

In frühen Projektstadien stehen für den Bau einer neuen Leitung oft mehrere mögliche Varianten und Linien­führungen zur Diskussion. Da sich die Randbedingungen häufig ändern, sind meist mehrmals neue Berechnungen erforderlich.

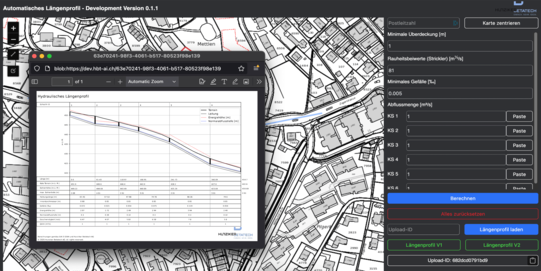

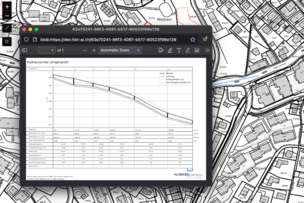

Diese Berechnungen sind zwar immer gleich, müssen aber jedes Mal von Hand neu durch­ge­führt werden. Wenn sich am Ende herausstellt, dass eine Variante nur schwer um­setzbar ist, war die investierte Zeit fast umsonst. Aus diesem Grund haben wir eine Anwen­dung entwickelt, die es dem Benutzer ermöglicht, Druck- und Freispiegelleitungen in Sekunden­schnel­le zu berechnen und zu visualisieren. Alle Berechnungen erfolgen nach SIA D 0264 und enthalten die relevanten hydraulischen Daten, die Ingenieure und Ingenieurinnen benötigen. Für die Visualisierung und die Höhenangaben wird direkt eine automatische Abfrage an die GeoAdmin-API generiert. Somit können Hindernisse wie beispielsweise Bahntrassen und die Terrainhöhe schnell und einfach im Längsprofil dargestellt werden.

Diese Aufgabenstellung liess sich gut automatisieren: Der Prozess der ersten Projektie­rung eines Längenprofils lässt sich als mathematisches Konzept darstellen Ausserdem ist der Input der Benutzerin sehr genau definiert. Sie zeichnet eine erste Linienführung und be­nötigt dafür lediglich eine Karte mit verschiedenen Informationen. All diese Bausteine stehen bereits als Open Source, also öffentlich und kostenlos, zur Verfügung. Das Format, in welchem die Lei­tungs­angaben an einen Server übermittelt werden, ist ebenfalls genormt und klar definiert. Die Berechnung gemäss SIA ist ein klassisches Optimierungsproblem, gepaart mit ein paar ein­fach­en Berechnungen.

Der Clou hinter fast jeder erfolgreichen Automatisierung ist die Abstraktion. Das sieht man hier sehr gut. Der Computer hat zu keinem Zeitpunkt eine Ahnung, was er genau macht. Der Interpretationsspielraum wurde auf null reduziert. De facto haben wir also ein Koch­rezept erstellt, das uns ein hydraulisches Längenprofil liefert.

Gerne erzählen wir Ihnen mehr dazu
